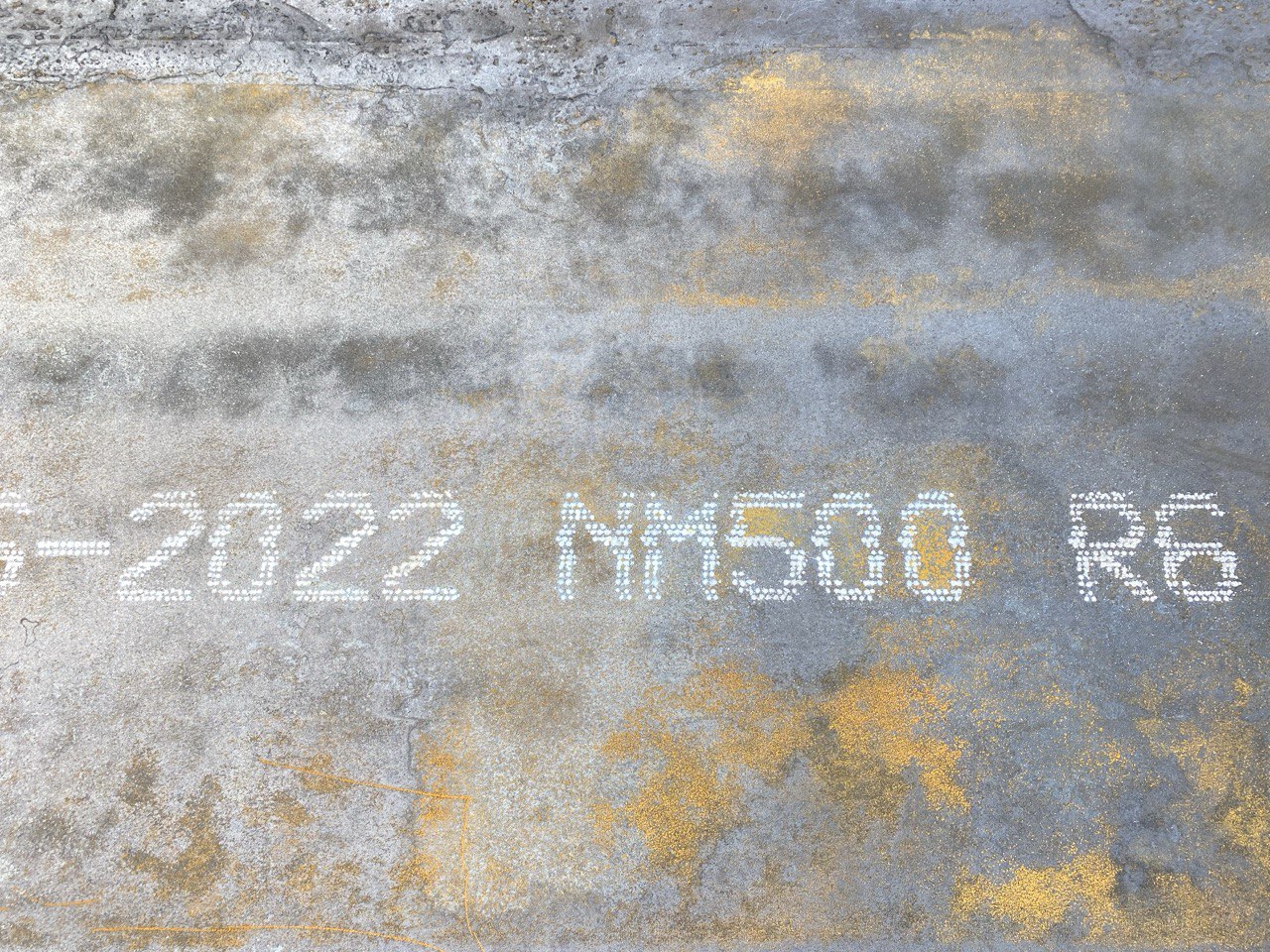

ХАРАКТЕРИСТИКИ NM 500

В условиях современного производства, где оборудование подвергается интенсивному абразивному и ударному воздействию, выбор правильного материала становится критическим фактором экономической эффективности. Если традиционные стали, такие как 09Г2С или Ст3, быстро выходят из строя, требуя постоянных ремонтов и замен, то использование специализированных износостойких сталей позволяет кратно увеличить срок службы деталей. Одним из самых популярных и доступных решений на рынке является китайская износостойкая сталь марки NM500. Разработанная по стандартам, аналогичным шведским сталям Hardox, NM500 (где NM означает «Nai Mo» — износостойкая, а 500 — номинальную твердость по Бринеллю) предлагает высокую твердость и прочность для самых тяжелых условий эксплуатации, становясь стандартом для многих отраслей промышленности по всему миру.

Химический состав стали NM 500 разработан для достижения высокой твердости и прокаливаемости при сохранении приемлемого уровня вязкости. В отличие от конструкционных сталей, состав NM500 легирован элементами, способствующими образованию мартенситной структуры при закалке. Основными элементами являются углерод, марганец, хром, молибден и бор. Содержание углерода обычно находится в пределах 0,28-0,35%, что выше, чем у менее твердых марок, и напрямую влияет на твердость. Марганец и хром повышают прокаливаемость и прочность, а микродобавки бора (как и в Hardox) играют ключевую роль, резко увеличивая способность стали закаливаться насквозь даже при относительно больших толщинах. Содержание серы и фосфора (S и P) строго контролируется и поддерживается на минимальном уровне (обычно не более 0,015-0,020%), чтобы снизить риск хрупкого разрушения и обеспечить стабильность свойств.

Микроструктура NM500 после финишной термической обработки (закалки и низкого отпуска) представляет собой преимущественно мартенсит — структуру, обеспечивающую максимальную твердость. Такой тип микроструктуры гарантирует высокое сопротивление абразивному изнашиванию, однако делает сталь более чувствительной к ударным нагрузкам по сравнению с менее твердыми марками (NM400, NM450).

Производство стали NM500 осуществляется на современных металлургических комбинатах Китая (таких как Baowu, Hunan Valin Lianyuan Iron & Steel, HBIS, Rizhao Steel и др.) по технологической цепочке, аналогичной мировым стандартам для износостойких сталей.
Выплавка и внепечная обработка: Выплавка происходит в кислородных конвертерах или электропечах. Затем следует внепечная обработка на агрегатах «печь-ковш» (для точной доводки химсостава) и вакууматорах (для удаления газов и неметаллических включений). Это обеспечивает высокую чистоту металла.
Непрерывная разливка: Жидкая сталь разливается на машинах непрерывного литья заготовок (МНЛЗ) в слябы требуемого сечения.
Горячая прокатка: Слябы нагреваются и прокатываются на листовых станах до заданной толщины. Часто применяется контролируемая прокатка, которая позволяет подготовить структуру к последующей закалке.
Термическая обработка: Это ключевой этап формирования свойств.

• Закалка: Лист нагревается до температуры аустенитизации (около 900-950°C) и затем подвергается быстрому и интенсивному охлаждению в специальных закалочных машинах с использованием воды под высоким давлением. Цель этого процесса — получить мартенситную структуру.
• Низкий отпуск: После закалки лист нагревают до невысоких температур (200-400°C) и выдерживают для снятия внутренних напряжений, возникающих при закалке, и повышения ударной вязкости. При этом твердость снижается незначительно.

Главной характеристикой NM500 является его высокая твердость, которая гарантированно находится в диапазоне 470-540 HBW. Именно эта твердость обеспечивает исключительную стойкость к абразивному износу. Важно отметить, что твердость может немного снижаться на листах большой толщины (свыше 40-50 мм) из-за технологических ограничений прокаливаемости, однако качественные производители гарантируют однородность свойств.
Предел текучести NM500 находится на уровне 1200-1450 МПа, что более чем в 3 раза превышает прочность обычной конструкционной стали 09Г2С. Такая высокая прочность позволяет использовать NM500 в несущих конструкциях, работающих на износ, или уменьшать толщину металла, снижая вес оборудования.
Ударная вязкость стали NM500 уступает показателям более мягких износостойких сталей (например, NM400) и, особенно, специализированным высоковязким сталям типа Hardox 450. Тем не менее, для большинства применений с преобладающим абразивным износом и умеренными ударными нагрузками ее значения (обычно не менее 50 Дж при комнатной температуре и гарантированные 20 Дж при -20°C) являются достаточными.

Высокая твердость стали NM500 накладывает определенные требования к ее обработке.

• Резка: Для раскроя листов рекомендуется использовать плазменную или лазерную резку. Эти методы позволяют получать качественный рез с минимальной зоной термического влияния. Гидроабразивная резка также отлично подходит, но является более дорогой. Кислородная резка возможна, но требует учета замедлений и может приводить к образованию трещин на кромке из-за высокого содержания углерода.
• Механическая обработка: Из-за высокой твердости механическая обработка (сверление, фрезерование, точение) затруднена. Необходимо использовать твердосплавный инструмент (победитовые сверла, фрезы с пластинами из твердых сплавов) с соответствующими режимами резания (невысокие скорости, достаточное охлаждение). Для сложной обработки предпочтительнее использовать электроэрозионные методы.
• Свариваемость: NM500 относится к сталям с ограниченной свариваемостью из-за повышенного содержания углерода. Для получения качественного сварного соединения необходимо строго соблюдать технологию:
• Предварительный подогрев: Практически всегда требуется предварительный и сопутствующий подогрев (обычно в диапазоне 150-250°C в зависимости от толщины и жесткости конструкции). Температуру подбирают для замедления охлаждения сварного шва и предотвращения образования холодных трещин.
• Сварочные материалы: Необходимо использовать низководородные сварочные материалы (электроды с основным покрытием, проволоку для сварки в среде защитных газов), соответствующие по прочности основному металлу.
• Термообработка после сварки: В некоторых случаях для снятия напряжений может потребоваться низкий отпуск после сварки.
• Гибка: Гибка листов NM500 возможна на мощном гибочном оборудовании. Минимальный рекомендуемый радиус гибки составляет от 5 до 8 толщин листа (больший радиус для более толстых листов и при гибке поперек направления прокатки).

Качество стали NM500 регламентируется китайскими национальными стандартами, основным из которых является GB/T 24186-2022 «Сталь высокой прочности для строительных и горных машин» . В этом стандарте прописаны требования к химическому составу, механическим свойствам, ударной вязкости и условиям поставки для марок от NM300 до NM600.

Ведущие китайские производители (Baosteel, Hunan Valin Lianyuan Iron & Steel, HBIS, Shagang и др.) проводят контроль качества на уровне мировых стандартов:

• Испытания на твердость проводятся по всему полю листа.
• Ударная вязкость проверяется на продольных и поперечных образцах при отрицательных температурах.
• Плоскостность листов контролируется с высокой точностью, что важно для дальнейшей обработки.
• Для ответственных применений может проводиться ультразвуковой контроль (УЗК) на отсутствие внутренних расслоений и дефектов по классам сплошности.

Благодаря своей высокой твердости и относительно невысокой цене, NM500 является одним из самых востребованных материалов в тяжелой промышленности:

• Горнодобывающая отрасль: Футеровка желобов, бункеров, течек; настилы, грохота; элементы ковшей экскаваторов и погрузчиков (днища, боковые стенки); кузова карьерных самосвалов.
• Строительство и спецтехника: Ножи для снегоуборочной техники, режущие кромки ковшей, зубья, защита шасси самосвалов, бункеры асфальтобетонных заводов.
• Переработка вторсырья и утилизация: Ножи и корпуса шредеров (измельчителей) для лома, автомобилей, шин; бункеры для приема и транспортировки абразивных отходов.
• Цементная и химическая промышленность: Футеровка циклонов, трубопроводов, емкостей, работающих с абразивными материалами.

NM500 часто рассматривается как прямой конкурент и более доступная альтернатива шведской стали Hardox 500 и европейским аналогам типа Raex 500, Quard 500.

• Сравнение с Hardox 500: Обе стали обладают близкой твердостью (около 500 HBW) и прочностью. Главные отличия заключаются в ударной вязкости и стабильности свойств. Hardox 500 (особенно версия Hardox 500 Tuf) гарантирует более высокую ударную вязкость при отрицательных температурах и более строгий допуск по геометрии. NM500, уступая в вязкости, часто выигрывает в цене, что делает его экономически оправданным выбором для многих применений, где нет экстремальных ударных нагрузок.
• Сравнение с конструкционными сталями: В сравнении с 09Г2С или Ст3, износостойкость NM500 выше в 3-6 раз. Это позволяет либо увеличить срок службы оборудования, либо применить лист меньшей толщины, облегчив конструкцию и сэкономив на металле.
• Сравнение с NM400: Переход с NM400 на NM500 дает прирост износостойкости примерно на 20-30% в условиях интенсивного абразивного износа (например, при транспортировке руды или песка). Однако это достигается ценой снижения ударной вязкости и усложнения сварочных работ. Выбор между этими марками зависит от баланса износа и ударных нагрузок в конкретном узле.

Китайская износостойкая сталь NM500 представляет собой современный высокотехнологичный материал, предназначенный для работы в самых тяжелых условиях абразивного износа. Сочетая твердость на уровне 500 HBW и высокую прочность (более 1200 МПа), она позволяет кардинально повысить ресурс деталей горной, строительной и другой специальной техники. Благодаря отработанной технологии производства на крупных китайских металлургических комбинатах, NM500 демонстрирует стабильные механические свойства и хорошую обрабатываемость при соблюдении рекомендованных режимов сварки и механической обработки. Хотя по показателям ударной вязкости при экстремально низких температурах она может уступать премиальным шведским аналогам, ее отличное соотношение цены и износостойкости делает NM500 оптимальным выбором для подавляющего большинства задач, связанных с абразивным износом, где решающими факторами являются экономическая эффективность и надежность.
