Введение
В области машиностроения и изготовления металлоконструкций выбор материала определяется совокупностью требований к сопротивлению механическим воздействиям. Два распространённых класса легированных сталей – износостойкие и высокопрочные конструкционные – имеют различное целевое назначение. В данной статье выполнено сравнение сталей марок NM500 (износостойкая сталь по стандарту GB/T 24186-2022) и Q690 (высокопрочная сталь по стандарту GB/T 16270-2009). Рассматриваются их механические свойства, особенности ударной вязкости, а также условия допустимой и недопустимой взаимозамен.
1. Технологические принципы производства
Сталь NM500 - китайский аналог известной стали Hardox 500, разработанной шведским концерном SSAB несколько десятилетий назад. Hardox 500 является общепризнанным мировым эталоном в классе износостойких сталей с твёрдостью 500 HBW. Стандарт GB/T 24186-2022 был разработан с учётом требований к аналогичным эксплуатационным характеристикам. По результатам сравнительных испытаний механических свойств, включая твёрдость по поверхности и по толщине, предел текучести, ударную вязкость и свариваемость, китайский аналог NM500 демонстрирует сопоставимые или не уступающие показатели при условии соблюдения технологии производства и контроля качества в соответствии с требованиями стандарта. Практика применения в горнодобывающей, строительной и металлургической отраслях подтверждает, что NM500 может быть полноценной альтернативой импортной продукции при условии корректного учёта допусков по геометрии и свойствам, оговорённых в GB/T 24186-2022. (Nai Mo – износостойкость) относится к классу сталей, предназначенных для эксплуатации в условиях интенсивного абразивного износа и ударно-истирающих нагрузок. Требуемый уровень твёрдости (470–530 HBW) достигается термообработкой, как правило, закалкой и низким отпуском, выполняемым. Высокая твёрдость достигается ценой снижения пластичности и ударной вязкости.
Сталь Q690 - китайский аналог высокопрочной шведской стали Strenx 700 (Q – предел текучести, численное значение – минимальный предел текучести в МПа) является представителем высокопрочных низколегированных сталей для сварных конструкций. Механические свойства формируются термомеханической обработкой или закалкой с высоким отпуском, выполняемым с целью достижения высокой ударной вязкости. Основное назначение – обеспечение несущей способности при статических и динамических нагрузках с допустимым уровнем пластических деформаций.
2. Сопоставление механических характеристик
Сравнение нормируемых показателей по стандартам приведено в таблице 1.
Таблица 1 – Механические свойства сталей NM500 и Q690
Из таблицы видно, что NM500 превосходит Q690 по твёрдости и пределу прочности, однако уступает по пластичности (относительному удлинению) и нормируемой ударной вязкости.
3. Роль ударной вязкости для каждого класса сталей
Ударная вязкость (KV) характеризует работу, затрачиваемую на разрушение образца с концентратором. Для каждого из рассматриваемых типов сталей значимость этого параметра различна.
3.1. Высокопрочная сталь Q690
Для Q690 ударная вязкость является критическим показателем, поскольку конструкционные элементы (балки, фермы, стрелы кранов) подвержены циклическим и знакопеременным нагрузкам. Низкая вязкость привела бы к хрупкому зарождению трещины от концентраторов напряжений (сварных швов, отверстий) и её быстрому распространению. Нормируемое значение ≥47 Дж обеспечивает вязкое разрушение.
3.2. Износостойкая сталь NM500
Для NM500 ударная вязкость имеет второстепенное, но существенное значение. Основным механизмом разрушения является абразивный износ. Однако при наличии динамических контактов с крупногабаритными кусками породы (ударные нагрузки) недостаточная ударная вязкость приводит к выкрашиванию и отколам материала, ускоряя выход изделия из строя. Стандарт GB/T 24 186−2022 нормирует KV не менее 30 Дж, что ниже, чем у Q690, но считается достаточным для большинства ударно-абразивных условий.
4. Критерии взаимозаменяемости сталей
Замена одного класса стали другим должна основываться на анализе преобладающего вида нагружения: абразивный износ или статическая/циклическая прочность.
4.1. Допустимая замена NM500 на Q690
Замена возможна только в случаях, когда требования к твёрдости и сопротивлению абразивному износу отсутствуют или минимальны, а ударные нагрузки носят преимущественно динамический характер без интенсивного трения. Замена неприменима для узлов истирания. Если деталь по расчёту требует высокой твёрдости, использование Q690 приведёт к ускоренному абразивному изнашиванию, поэтому такая замена нецелесообразна.
4.2. Допустимая замена Q690 на NM500
Замена высокопрочной стали на износостойкую допустима при условии выполнения следующих инженерных проверок:
- перерасчёт сварных соединений на статическую и усталостную прочность (NM500 имеет повышенную чувствительность к концентраторам напряжений);
- учёт снижения ударной вязкости;
- проверка на отсутствие вибрационных или циклических нагружений, способных вызвать хрупкое разрушение.
На практике NM500 может заменить Q690 в неответственных элементах металлоконструкций, работающих в условиях сочетания высоких статических нагрузок и абразивного воздействия (например, корпуса транспортных машин). Однако для несущих сварных рам и конструкций грузоподъемных механизмов замена не допускается.
4.3. Случаи недопустимой взаимозамены
Заключение
На основе проведённого сравнительного анализа механических свойств сталей NM500 и Q690 установлено следующее:
- Сталь NM500 (Hardox 500) характеризуется высокой твёрдостью (470–530 HBW) и повышенным сопротивлением абразивному износу, но обладает пониженными пластичностью и ударной вязкостью по сравнению с Q690.
- Сталь Q690 (Strenx 700) имеет более высокие показатели ударной вязкости и пластичности, что делает её предпочтительной для сварных несущих конструкций, работающих в условиях динамических и циклических нагрузок.
- Ударная вязкость является ключевым параметром для Q690, обеспечивающим вязкий характер разрушения, а для NM500 этот параметр вторичен, но его снижение ниже нормируемого уровня интенсифицирует отколообразование при ударно-абразивном нагружении.
- Замена стали Q690 на NM500 допустима только после перерасчёта узлов на усталостную прочность и концентрацию напряжений. Замена NM500 на Q690 в износостойких деталях нецелесообразна во всех случаях, где преобладает абразивный износ.

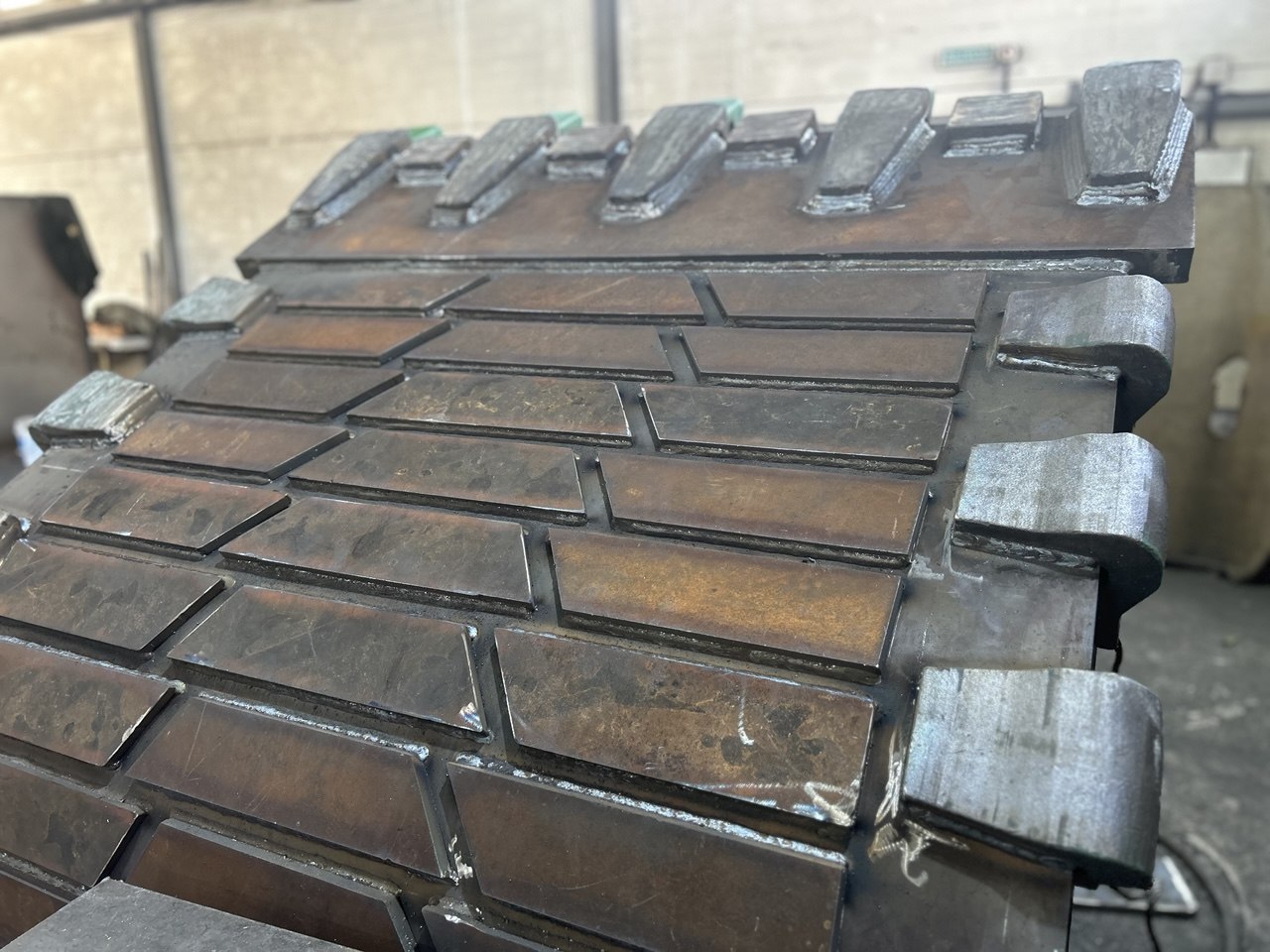

При проектировании комбинированных конструкций рекомендуется применять несущие элементы из стали Strenx 700 или Q690, а детали, подверженные абразивному износу, изготавливать из стали NM500 Hardox 500 с последующей приваркой или механическим креплением.
