Введение
Современная промышленность предъявляет все более высокие требования к материалам, работающим в условиях интенсивного износа. Традиционные мягкие конструкционные стали, такие как С235 и С355, часто не справляются с экстремальными нагрузками, что приводит к преждевременному выходу оборудования из строя и значительным экономическим потерям. Решением этой проблемы стало создание износостойких сталей класса Hardox, среди которых особое место занимает марка Hardox 450. Разработанная шведской компанией SSAB, эта сталь сочетает высокую твердость (450 HBW) с исключительной ударной вязкостью и хорошей свариваемостью. Более трех десятилетий SSAB устанавливает стандарты качества в области износостойких сталей, находя применение в самых разных отраслях — от горнодобывающего оборудования до сельскохозяйственной техники.
Таблица 1 - Основные характеристики сталей Hardox
Химический состав и микроструктура
Химический состав стали Hardox 450 тщательно сбалансирован для достижения оптимального сочетания твердости, прочности и ударной вязкости. Основные элементы включают углерод (до 0,26%), марганец (до 1,60%), кремний (до 0,70%), хром (до 1,40%), никель (до 1,50%) и молибден (до 0,60%). Также в состав входят микродобавки бора, которые повышают закаливаемость стали и способствуют формированию однородной микроструктуры по всему сечению изделия.
Фосфор и сера содержатся в минимальных количествах (P ≤ 0,025%, S ≤ 0,010%), что значительно снижает склонность стали к хрупкому разрушению и повышает ее ударную вязкость. Тщательный контроль над содержанием вредных примесей является одним из ключевых факторов, обеспечивающих высокое качество Hardox 450.
Микроструктура стали формируется в процессе закалки и отпуска и представляет собой преимущественно мелкоигольчатый мартенсит с определенной долью остаточного аустенита. Такая структура обеспечивает высокую твердость и износостойкость, одновременно сохраняя достаточную пластичность для сопротивления ударным нагрузкам.
Фосфор и сера содержатся в минимальных количествах (P ≤ 0,025%, S ≤ 0,010%), что значительно снижает склонность стали к хрупкому разрушению и повышает ее ударную вязкость. Тщательный контроль над содержанием вредных примесей является одним из ключевых факторов, обеспечивающих высокое качество Hardox 450.
Микроструктура стали формируется в процессе закалки и отпуска и представляет собой преимущественно мелкоигольчатый мартенсит с определенной долью остаточного аустенита. Такая структура обеспечивает высокую твердость и износостойкость, одновременно сохраняя достаточную пластичность для сопротивления ударным нагрузкам.
Таблица 2: Химический состав стали Hardox 450 (максимальные значения, %)
- Углерод (C) - увеличивает временное сопротивление, предел текучести, твердость, снижает относительное удлинение, ударную вязкость. Увеличение содержания углерода на 0,1% увеличивает временное сопротивление нормализованного или горячекатаного проката на 40 МПа. Для улучшения пластичности, вязкости, свариваемости предпочтительно содержание углерода менее 0,2
- Кремний (Si) - при содержании примерно до 0,4% - неизбежная технологическая примесь: вводится в сталь на этапе выплавки для раскисления стали. Повышает временное сопротивление за счет твёрдорастворного упрочнения, снижает пластичность и ударную вязкость, особенно при низких температурах. Обладает сильной склонностью к ликвации (неравномерное распределение химического элемента в стальном слитке в процессе кристаллизации). 0,1% кремния увеличивает временное сопротивление нормализованного или горячекатаного проката на 20 МПа.
- Марганец (Mn) - раскислитель, повышает временное сопротивление, снижает ударную вязкость, причем тем больше, чем больше уже имеется углерода в стали. 0,1% марганца увеличивает временное сопротивление нормализованного или горячекатаного проката на 20 МПа. Содержание Мп более 1,8% ухудшает пластичность, ударную вязкость и свариваемость сталей.
- Фосфор (P) - в большинстве случаев - вредная примесь. Упрочняет феррит сравнимо с углеродом, снижает пластичность и вязкость. Улучшает сопротивление атмосферной коррозии.
- Сера (S) - вредная примесь. Негативно влияет на пластичность, ударную вязкость. Снижает свариваемость.
- Хром (Cr) - сильно упрочняет сталь в случае комплексного легирования, при этом положительно влияет на хладостойкость. Улучшает коррозионную стойкость сталей.
- Никель (Ni) - позволяет повысить пластичность, ударную вязкость, в том числе и при пониженных температурах. Незначительно упрочняет сталь.
- Молибден (Mo) - увеличивает прокаливаемость стали, увеличивает прочность стали при высоких температурах.
- Бор (B) - очень сильно увеличивает прокаливаемость стали.
Технология производства
Производство стали Hardox 450 осуществляется по технологии закалки и отпуска, которая включает несколько критически важных этапов. Процесс начинается с выплавки стали в электродуговых печах, где осуществляется строгий контроль химического состава. Особое внимание уделяется чистоте металла — минимизации содержания вредных примесей и неметаллических включений.
После плавки сталь разливается в слябы, которые затем прокатываются на листовых станах до требуемой толщины. Наиболее важным этапом является термическая обработка, которая включает:
После плавки сталь разливается в слябы, которые затем прокатываются на листовых станах до требуемой толщины. Наиболее важным этапом является термическая обработка, которая включает:
- Нагрев до температур аустенитизации (обычно 900-950°C)
- Быстрое охлаждение в воде или полимерных растворах для получения мартенситной структуры, обеспечивающей высокую твердость.
- Отпуск при температурах 200-400°C для снятия внутренних напряжений и достижения оптимального сочетания твердости и ударной вязкости
Механические свойства
Механические свойства Hardox 450 делают ее выдающимся материалом для применений, где требуется сопротивление абразивному износу и ударным нагрузкам. Номинальная твердость составляет 450 HBW, но фактически может варьироваться в диапазоне 390-475 HBW в зависимости от толщины листа. Для более толстых сечений (103,1-160 мм) твердость несколько снижается (390-475 HBW) из-за особенностей закалки.
Предел текучести Hardox 450 составляет в среднем 1250 МПа, что значительно превышает аналогичный показатель для обычных конструкционных сталей. Например, мягкя сталь С355 имеет предел текучести всего 355 МПа, что делает Hardox 450 более чем в 3,5 раза прочнее.
Важной характеристикой является ударная вязкость, которая гарантированно составляет не менее 50 Дж при температуре -40°C для поперечных образцов. Это обеспечивает надежную работу оборудования в условиях низких температур, что особенно важно для северных регионов и зимних условий эксплуатации.
Предел текучести Hardox 450 составляет в среднем 1250 МПа, что значительно превышает аналогичный показатель для обычных конструкционных сталей. Например, мягкя сталь С355 имеет предел текучести всего 355 МПа, что делает Hardox 450 более чем в 3,5 раза прочнее.
Важной характеристикой является ударная вязкость, которая гарантированно составляет не менее 50 Дж при температуре -40°C для поперечных образцов. Это обеспечивает надежную работу оборудования в условиях низких температур, что особенно важно для северных регионов и зимних условий эксплуатации.
Таблица 3: Механические свойства Hardox 450 в зависимости от толщины
Обрабатываемость и свариваемость
Несмотря на высокую твердость, Hardox 450 не требует использования специальных методов и инструментов для обработки. Для резки рекомендуется использовать плазменную или лазерную резку, которые обеспечивают высокую точность и минимизируют риск тепловой деформации. Для механической обработки (сверление, фрезерование) следует применять инструменты из быстрорежущей стали или твердых сплавов.
Свариваемость Hardox 450 является одним из его ключевых преимуществ. Благодаря химическому составу и низкому содержанию углерода (CET < 0.36-0.43, CEV < 0.49-0.74), сталь демонстрирует отличную свариваемость без предварительного подогрева при большинстве толщин. Для сварки рекомендуется использовать электроды с основным покрытием и низким содержанием водорода, чтобы минимизировать риск возникновения холодных трещин.
При гибке Hardox 450 необходимо соблюдать определенные рекомендации: для толщин до 8 мм минимальный радиус гибки должен составлять 4 толщины листа, а для толстых листов — 5-6 толщин. Это предотвращает образование трещин и отслоение поверхности в зоне гибки.
Свариваемость Hardox 450 является одним из его ключевых преимуществ. Благодаря химическому составу и низкому содержанию углерода (CET < 0.36-0.43, CEV < 0.49-0.74), сталь демонстрирует отличную свариваемость без предварительного подогрева при большинстве толщин. Для сварки рекомендуется использовать электроды с основным покрытием и низким содержанием водорода, чтобы минимизировать риск возникновения холодных трещин.
При гибке Hardox 450 необходимо соблюдать определенные рекомендации: для толщин до 8 мм минимальный радиус гибки должен составлять 4 толщины листа, а для толстых листов — 5-6 толщин. Это предотвращает образование трещин и отслоение поверхности в зоне гибки.
Контроль качества и стандарты
Требования к качеству Hardox 450 исключительно строги и гарантируют стабильность свойств от партии к партии. SSAB гарантирует не только твердость, но и плоскостность, толщину и способность к гибке. Каждый лист подвергается тщательной проверке, включая ультразвуковой контроль для выявления внутренних дефектов.
Твердость листов Hardox замеряется по стандарту EN ISO 6506-1 на поверхности, фрезерованной на 0,5-3,0 мм в глубину. Испытывается не менее чем один образец на плавку или на 40 тонн продукции, что обеспечивает высокую статистическую достоверность результатов.
Ударная вязкость гарантируется при температурах до -40°C, что подтверждается испытаниями на маятниковом копре по стандарту EN 10045-1. Эти строгие требования к качеству делают Hardox 450 предсказуемым и надежным материалом для производителей оборудования.
Твердость листов Hardox замеряется по стандарту EN ISO 6506-1 на поверхности, фрезерованной на 0,5-3,0 мм в глубину. Испытывается не менее чем один образец на плавку или на 40 тонн продукции, что обеспечивает высокую статистическую достоверность результатов.
Ударная вязкость гарантируется при температурах до -40°C, что подтверждается испытаниями на маятниковом копре по стандарту EN 10045-1. Эти строгие требования к качеству делают Hardox 450 предсказуемым и надежным материалом для производителей оборудования.
Области применения
Применение Hardox 450 охватывает множество отраслей промышленности, где эксплуатация оборудования связана с интенсивным износом:

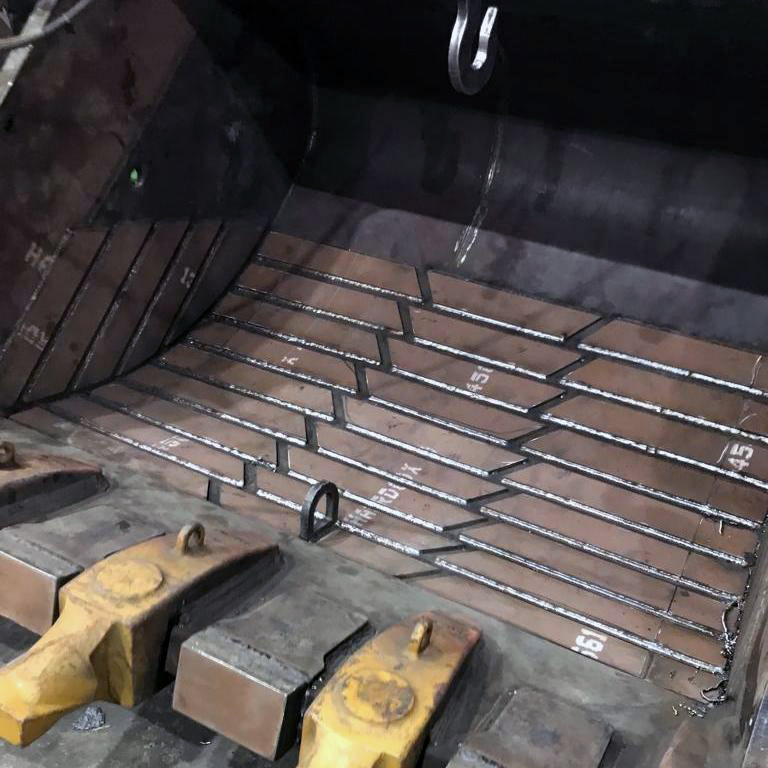

- Горнодобывающая промышленность: ковши экскаваторов, кузова самосвалов, элементы дробильного оборудования;
- Строительная техника: режущие кромки бульдозеров, ковши погрузчиков, элементы бетономешалок;
- Переработка отходов: контейнеры, мусоровозы, шредеры;
- Сельское хозяйство: почвообрабатывающие инструменты, комбайны, транспортеры;
- Лесная промышленность: захваты, шредеры.
Сравнение с аналогами
Отличие от аналогов делает Hardox 450 предпочтительным выбором для многих применений. По сравнению с распространенными конструкционными и износостойкими сталями, Hardox 450 предлагает не просто твердость, а комплекс свойств:
- Превосходство над конструкционными сталями: Hardox 450 значительно превосходит мягкие стали типа С235 и С355 по износостойкости. В условиях абразивного износа его срок службы может быть в 2-4 раз дольше, чем у стали С355.
- Преимущества перед Hardox 400: Имея на 50 HBW более высокую твердость, чем Hardox 400, Hardox 450 обеспечивает заметно лучшую защиту к вдавливанию и абразивному износу при одинаковой толщине.
- Гарантированная однородность: В отличие от некоторых аналогов, сталь Hardox закаливается на всю толщину, твердость в центре составляет не менее 90% от гарантированного показателя поверхностной твердости, что обеспечивает предсказуемый и равномерный износ .
- Экологичность: Версия Hardox 450, производимая по технологии SSAB Zero™, имеет значительно более низкий углеродный след по сравнению с традиционно изготовленными сталями (если это имеет для Вас значение).
Заключение
Сталь Hardox 450 представляет собой выдающийся материал, который установил новые стандарты в области износостойких сталей. Его уникальное сочетание высокой твердости (450 HBW), ударной вязкости (50 Дж при -40°C), прочности (1250 МПа) и хорошей свариваемости делает его предпочтительным выбором для широкого спектра промышленного применения.
Технология производства, включающая контролируемую плавку, прокатку и термическую обработку (закалку и отпуск), обеспечивает получение однородной мелкоигольчатой мартенситной структуры с оптимальным комплексом свойств. Строгий контроль качества гарантирует стабильность характеристик от партии к партии, включая не только механические свойства, но и геометрические параметры.
По сравнению с традиционными конструкционными сталями (С235, С355) и даже с другими износостойкими сталями, Hardox 450 демонстрирует заметно более высокую устойчивость к абразивному износу, что позволяет увеличить срок службы оборудования в 2-4 раз или уменьшить толщину материала при сохранении характеристик, что приводит к снижению веса конструкции.
Технология производства, включающая контролируемую плавку, прокатку и термическую обработку (закалку и отпуск), обеспечивает получение однородной мелкоигольчатой мартенситной структуры с оптимальным комплексом свойств. Строгий контроль качества гарантирует стабильность характеристик от партии к партии, включая не только механические свойства, но и геометрические параметры.
По сравнению с традиционными конструкционными сталями (С235, С355) и даже с другими износостойкими сталями, Hardox 450 демонстрирует заметно более высокую устойчивость к абразивному износу, что позволяет увеличить срок службы оборудования в 2-4 раз или уменьшить толщину материала при сохранении характеристик, что приводит к снижению веса конструкции.
